延伸报告 · 已于 2026-09-06 经确认整体并入主报告 v4 · 本篇保留作专题档案
TRENCHLESS EXTENSION RESEARCH · 管网修复专题

混凝土管原位置换工艺延伸报告 牙轮一体扩孔器及其配套工艺 · 旋转切削类置换新工艺 · 顶管家族变种(拉顶管 / 微顶)的置换角色与直径适用范围

适用对象DN1200 污水管道 · 大概率为混凝土管(素混凝土/钢筋混凝土)
与主报告关系主报告《裂管法/吃管法/移管法三法技术研究报告》的延伸篇,论证成熟后合并
核心结论牙轮扩孔器指向"磨管法"新路线;顶管设备≠原位置换专用设备,须按角色区分
资料来源PPI/PE100+/UKSTT/NASTT、Google Patents、国内厂商官网、Obsidian 知识库
编制日期2026 年 9 月 6 日

摘要EXECUTIVE SUMMARY

① 场景收敛

DN1200 污水管大概率是混凝土管(素混凝土或钢筋混凝土)。本文围绕"如何破碎/清除/绕过一根 DN1200 混凝土管并原位成新管"重新梳理工艺谱系,把主报告未覆盖的定向钻系、旋切系、顶管变种系补齐。

② 牙轮一体扩孔器的定位

它是水平定向钻(HDD)的硬岩/硬地层扩孔刀具(牙轮滚动破岩,扶正保径一体,常见 220~1828mm)。它本身不是"置换机",但它是国际置换工法 Pipe Reaming(磨管法) 的核心刀头——钻穿旧管、碾磨成渣、泥浆携渣、同步回拖新管。

③ 磨管法是三法之外的第 4 条置换路线

与裂管法(碎片挤入土体)不同,磨管法把旧管彻底磨碎并排出地面,无碎片残留,可处理混凝土/陶土/石棉水泥等非金属管;国际上 InneReam 专利系统最大做到"双倍扩径"。

④ 顶管设备 ≠ 原位置换设备

常规顶管、微顶、拉顶管本质是新建敷设装备。它们在置换工程中的合法角色只有两类:其一,旧管报废后沿原管位"让位重建";其二,改装吃管刀盘/套筒盾体后变成置换专用装备(破管顶进/套筒吃管)。合并主报告时应按此修订设备章表述。

⑤ 直径边界

裂管法行标上限 DN1200、国际纪录 48″(1220mm)且钢筋混凝土管须"非重筋或已劣化";磨管法刀具可达 72″ 但实践以中小口径为主;微顶 DN200~800;拉顶管可适应大口径刚性管。DN1200 混凝土管的最稳落点仍是吃管法/套筒式吃管与裂管法(条件满足时)。

⑥ 国内可落地性

牙轮扩孔器国产供应链成熟(廊坊钻王、天津立林、沧州格锐特、美锜国际等);磨管法在国内燃气行业穿管置换已是成熟商业实践,排水大口径案例尚未检索到——这是必须明示的空白。微顶/拉顶管国内已有工法、标准(T/CECS 1113-2022)与设备。

阅读提示本报告为独立延伸编研,观点与材料未经用户最终确认前不并入主报告;所有外部结论均带出处编号,来自用户 Obsidian 知识库的资料以"★"标注可信度等级。

1 混凝土管场景与"置换 / 新建"辨析CONTEXT & DEFINITIONS

1.1 前提:DN1200 ≈ 混凝土管

国内 DN1200 级排水管道的主流管材是钢筋混凝土管(GB/T 11836《混凝土和钢筋混凝土排水管》覆盖 DN200~3000[1]),在 2000 年代市政主干管建设中占主导;素混凝土管多用于 DN600 以下。因此本报告讨论的"旧管处理对象"默认为:承插式/企口式短节钢筋混凝土管,单节 2~3m,可能带环向配筋甚至纵向钢筋骨架,埋深大、周边含水砂层常见。管节的"短节拼装"属性是所有原位置换工艺必须直面的第一约束——它决定了旧管整体性差(利好破碎类工艺)但钢筋网络会"串节"(利空胀裂类工艺)。

1.2 关键辨析:原位置换与顶管设备的本质区别

主报告第 6 章罗列了大量顶管设备(唐兴、中铁装备、徐工 XDN 等),容易被误读为"顶管机就是原位置换设备"。需要严格区分:原位置换的定义要求"对既有管做处置"——破碎、钻磨、整管移出或就地废弃;而顶管/定向钻/微顶是"在地下敷设一根新管"的新建装备,与旧管无关。二者的交集只发生在以下三个接口上[2][3]:

角色含义代表装备/工法
R1 置换专用装备为处置旧管而生,不处理旧管就没有该装备裂管机(静压/气动)、破管顶进掘进机(吃管法)、套筒式原位更换掘进装置、拔管机
R2 改造参与装备新建装备+专用刀头/附件后可执行旧管处置HDD 定向钻 + 牙轮回扩头 → 磨管法;微顶机 + 破碎钻头 + 膨胀头 → 原位同径扩径(见第 4.3 节)
R3 让位重建装备旧管就地废弃(不取出不破碎),沿原管位或平行管位敷新管;严格说是"原管位新建",旧管处置方式=弃置常规顶管、微型顶管(地箭式/螺旋二次)、拉顶管(顶拉法)、定向钻拉管
判断准则评估一个"置换方案"时先问一句:旧管去哪了?——答"挤进土里"(裂管)、"磨碎排走"(磨管)、"逐节吃进盾体再运走"(套筒吃管)、"整管拔出"(拔管)、"留在原地报废"(让位重建),答案即工艺族归属。答不出旧管去向的方案,不是置换方案。

1.3 主报告三法之外的补充空间

主报告已覆盖:裂管法(破碎挤土)、吃管法(机械切削排渣)、移管法(整管拔出+异位新建)。本延伸报告补齐的正是三法未展开的三个方向:①牙轮扩孔器及其配套的磨管法(钻磨类);②国内新兴的旋转切削类置换工艺(环切复顶、顶拉旋切、微顶法原位扩径);③顶管家族变种(微顶、拉顶管、二次顶管、套筒式吃管)的直径范围与置换角色。

2 牙轮一体扩孔器专题ROLLER-CONE HOLE OPENERS

2.1 它是什么:HDD 钻具体系的硬地层扩孔器

用户看到的"牙轮一体扩孔器",在行业内对应水平定向钻(HDD)用牙轮式扩孔器/岩石扩孔器(roller cone hole opener),其中"一体"通常指两种形态之一:①扶切一体式——牙轮切削与扶正保径集成于一体,无需另配扶正器(如廊坊钻王的纯滚动扶切一体式牙轮扩孔器,超低扭矩,规格覆盖 24~72 英寸[4]);②整体式牙轮扩孔器——相对"组合式"而言,早期产品为一体焊接结构,后来专利 CN201802313U 提出组合式岩石扩孔器,分三部分制作组装,牙轮磨损后只需拆换牙轮组,免整器报废[5][6]。

工作原理:钻机回转带动扩孔器本体,焊装/铰装在本体上的牙轮(镶齿或钢齿,齿形按地层选 IADC 编号)在钻压下纯滚动碾压破碎岩石、卵石、混凝土等硬脆材料,泥浆循环携渣。与飞刀式/桶式扩孔器相比,牙轮式的优势正是硬岩、卵砾石、混凝土等高强地层的可钻性与低扭矩[7]。HDD 扩孔器按地层选用原则:软土用桶式/飞刀式,硬塑黏土、卵石、岩石、混凝土构筑物用牙轮式/岩石扩孔器。

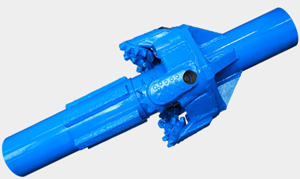

天津立林桶式牙轮扩孔器
图 2-1 天津立林桶式牙轮扩孔器(可换牙轮单元设计)。图源:天津立林机械集团官网[8]
天津立林岩石牙轮扩孔器

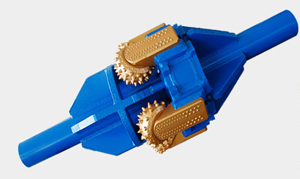

图 2-2 天津立林岩石牙轮扩孔器(三牙轮掌组,镶齿滚动破岩)。图源:天津立林官网[8]
沧州格锐特牙轮扩孔器
图 2-3 沧州格锐特分段镶齿(TCI)牙轮扩孔器。图源:格锐特钻头官网[9]

2.2 直径范围与选型参数

参数典型值依据/备注
HDD 扩孔器整体尺寸范围220~1600mm(常规);最大至 1828mm(72″)行业综述与厂商样本[7][10]
牙轮齿形IADC 114~637(钢齿/镶齿 TCI)按地层硬度选择,美锜国际样本[10]
牙轮轴承金属密封 / 橡胶密封两类金属密封寿命高,橡胶密封成本低[10]
结构形式一体式 / 组合式(可换牙轮组) / 扶切一体式CN201802313U、廊坊钻王样本[4][5]
配套钻机能力DN1200 级扩孔回拖一般需 500t 级以上 HDD 钻机回拖力按孔径、管重、摩阻计算,见主报告 §6.5 徐工 XZ 谱系[11]
注:牙轮扩孔器为标准工业品,以上为谱系级参数;具体型号按地层与孔径定制。

2.3 国内供应商图谱

牙轮扩孔器的国产供应链完全成熟,不存在"卡脖子"环节,这也是磨管法在国内落地的有利条件:

厂商所在地产品与特点
廊坊钻王科技(King-Drilling)河北廊坊扶切一体式牙轮扩孔器(24~72″),纯滚动超低扭矩,无需专用扶正器[4]
天津立林机械集团天津低扭矩扩孔器,牙轮单元可替换,一套本体多次复用[8]
沧州格锐特钻头河北沧州PDC 钻头/牙轮钻头/非开挖牙轮扩孔器/金属密封牙轮掌全系列[9]
美锜国际(MAGITECH)台湾(面向大陆销售)254~1828mm(10″~72″)牙轮式岩石扩孔器,IADC114-637 齿形,互锁防轴承失效[10]
中石化四机厂(石化机械)湖北荆州(中石化体系)非开挖牙轮岩石扩孔器(单片式),石油钻具体系延伸[12]
各类定制厂商(idrillio 等)—TCI 可换式开孔器定制,螺丝固定底座,现场换齿[13]

相关专利谱系:CN201318126Y(牙轮扩孔器,牙爪+聚晶金刚石滑动轴套)[6]、CN201802313U(组合式岩石扩孔器,可拆换牙轮组)[5]、CN207160982U(牙轮流道式扩孔器,芯轴+轮架结构)[6]、CN204357353U(带保径扶正带的扩孔钻头)[6]。

3 磨管法:牙轮扩孔器的配套置换工艺PIPE REAMING

3.1 国际定义与工艺流程

Pipe Reaming(磨管法/铰管法)是国际非开挖界公认的第四类原位置换工艺(与裂管、吃管、拔管并列),塑料管道协会(PPI)给出的定义:用一台略加改装的 HDD 定向钻机,把钻杆柱穿入待更换的旧管内;钻机一边旋转一边回拉,安装在钻杆末端的专用回扩头(磨管头)把旧管连同周边部分土体碾磨成碎屑,碎屑随钻井液(泥浆)循环排至地面泥浆池/真空吸污车;同时新 PE 管接在回扩头后方,被同步回拖入旧管原来的位置[14][15]。

UKSTT(英国非开挖学会)强调其与裂管法的本质差异:磨管法基本把旧管完全从地下移除,不残留碎渣——裂管法是把碎片挤向四周土体;因此磨管法在"碎片可能影响周边设施"的敏感场景更有优势[16]。PPI 明确其适用旧管管材为非金属管:混凝土管、陶土管(VCP)、石棉水泥管(AC)、PVC 等,金属管不适用(牙轮难以磨断钢筋之外的金属管壁,且金属屑污染泥浆)[14]。美国陆军工兵团/NASTT 文献同样确认磨管法可处理混凝土旧管[17][18]。

PPI 磨管法专用回扩头

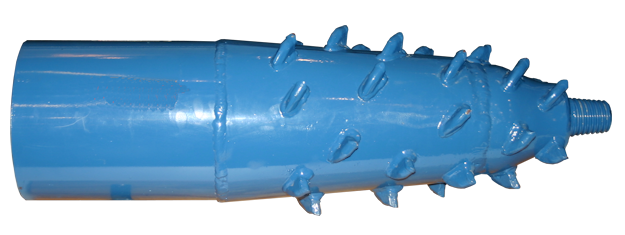

图 3-1 磨管法专用牙轮回扩头(带切削齿的锥形回扩器):钻机旋转回拉时将旧管碾磨成浆渣。图源:Plastic Pipe Institute 官方资料[14]
水平定向钻机现场实拍
图 3-2 水平定向钻机现场形态(给进及回转动力头、钻杆、锚固装置)——磨管法的动力单元即此类钻机。图源:中国管道商务网施工资料[19]

十步流程(按 PPI/NASTT 资料归纳)

  1. 旧管 CCTV 检测与评估,确认管位、坡度、破损形态、管材;
  2. 开挖入口坑与出口坑(或利用既有检查井);
  3. HDD 钻机就位锚固,控向系统安装;
  4. 钻杆柱沿旧管管内穿入(旧管充当天然"导向孔"),必要时先行单斗/人工清管;
  5. 钻杆穿出出口坑,安装牙轮磨管回扩头 + 新 PE 管回拖接头;
  6. 钻机旋转+回拉,回扩头碾磨旧管,泥浆大排量循环携渣;
  7. 渣浆经泥浆池沉淀或真空车外运,泥浆回收再用;
  8. 新 PE 管同步回拖入位(可同径,也可扩径);
  9. 回拖完成,拆卸回扩头,管端处理;
  10. 环空注浆/密封,CCTV 复检验收。

3.2 扩径能力:InneReam 系统与"双倍扩径"

磨管法的代表性专利系统是美国的 InneReam(Nowak Pipe Reaming 公司),持证承包商(GM Contracting 等)用它更换黏土、PVC 与混凝土排水管/雨水管[20]。行业期刊记录的标志性工程实现了管道直径翻倍(400% 过流能力提升)——InneReam 是当时唯一能完成该量级扩径的工艺[21];文献同时指出"双倍扩径"是磨管法的实用上限[22]。波特兰市环境服务局等市政机构已把磨管法列为标准置换工法之一[23]。

对 DN1200 的含义磨管法处理 DN1200 混凝土管在"刀具能力"上没有障碍(牙轮回扩头有 72″=1829mm 级产品[10]),真正的约束在:①回拖新管若要同径 DN1200,PE 管自重与回拖力需 500t 级钻机(国内徐工 XZ 系列已覆盖[11]);②磨碎 DN1200 钢筋混凝土管时钢筋会被切断但碎片量巨大,泥浆携渣能力(泵量、泥浆池、外运)是施工组织难点;③若旧管含贯通钢筋网,牙轮切断钢筋的可靠性需现场试验验证。

3.3 国内现状:燃气行业成熟、排水大口径空白

国内与磨管法同源的实践集中在两个形态:①燃气/供水行业"穿管置换"——用旧金属管作通道回拖 PE 管或胀管置换,如 Vermeer D33×44 钻机将 PE 管拖入旧铸铁燃气管的工程案例[24];山东大学基建部对"原位换管法"的介绍同样是扩管头胀碎旧管、PE 管拖入原管位[25]。②排水行业——检索到的均为中小口径胀管/裂管置换(主报告第 3 章已述),未检索到国内公开报道的 DN1200 级混凝土排水管磨管置换案例(详见第 9 章空白声明)。工艺要素(定向钻机、牙轮扩孔器、泥浆系统)国内全部具备,工程可行性论证可做,但需要一次现场试验来填补案例空白。

4 旋转切削类置换新工艺(国内)ROTARY CUTTING REPLACEMENT

除 HDD+牙轮路线外,国内近三年出现了一批"旋转切削头破旧管 + 同步带新管"的置换工艺,可视为磨管法/吃管法原理在中小口径上的轻量化变体。它们的共同点:用旋转刀具(环切钻头/旋切刀盘)沿管周把旧管切磨清除,同步顶入或拉入新管,主要面向 DN200~800 的塑料/混凝土排水管。

4.1 环切复顶置换(水利水电快报,2023)

《水利水电快报》2023 年第 7 期论文提出非开挖环切复顶置换修复技术:针对小口径塑料排水管严重变形、破裂、塌陷,将原管道和坍塌部位全部旋转切割清除后带入新管,实现等径或扩径置换[26]。配套硬件为"环切钻头组件+顶进装置"(北京飞凯利等厂商有成品),在井内操作即可更换 PE 材质新管,不需开挖地面[27]。

4.2 顶拉旋切碎管法(江苏海之威)

江苏海之威环境科技的顶拉旋切碎管法:利用专用旋转切削机头在管道内部将旧管破碎或切割,碎片挤压至周围土体形成通道,同时通过顶推和牵引设备将新管道拉入或顶入原管位——"旋转破碎+顶拉置换"同步进行[28]。该公司另有"自锁式液压胀碎法(爆管法)"工艺页,属于胀裂路线。此类厂商工艺介绍可信度属"★ 行业自述",数据需甄别,但工艺概念与专利文献(CN116220173A 排水管道非开挖短管置换:挤压破碎原管+回拖新管[29])互相印证,方向真实存在。

4.3 微顶法原位同径/扩径置换(安徽顺通,带现场照片)

微顶法原位同径扩径技术
图 4-1 "微顶法原位同径扩径技术"宣传板:微顶机从原管道内部导向至下一井室,专用破碎钻头切割破碎塌陷变形的原管,膨胀头将碎管挤入周边土体形成管孔,同步将短管拉入形成新管——含三张微顶机井内作业实拍。图源:中华网转载安徽顺通报道(2025-10)[30]

这是"顶管家族参与置换"最直接的国内证据:微顶机本身是 R3 类新建装备,但加装"破碎钻头+膨胀头"后即转为 R2 类置换装备,从旧管内部导向穿越、原位破碎、同步拉入短管,一步完成同径或扩径置换。该报道定位为市政排水塌陷管抢修,与用户知识库中"微顶短管置换(碎裂管法)适用 DN200~D600"[31]的口径一致。

4.4 国际小口径对照:TRIC 旋转裂管(美国)

美国 TRIC Tools 面向支管(lateral)市场提供 2″~14″(DN50~350)液压裂管系统,标准裂管头适用陶土、铸铁、球墨铸铁、石棉水泥等;对球墨铸铁/钢质旧管,行业惯例是采用带旋转切削滚轮的裂管头把管壁"剪开"而非胀裂[32]。列于此说明"旋转破管"思想在国际上主要服务于金属管小口径场景,与本文混凝土大口径主题互补。

TRIC X30 液压裂管装置

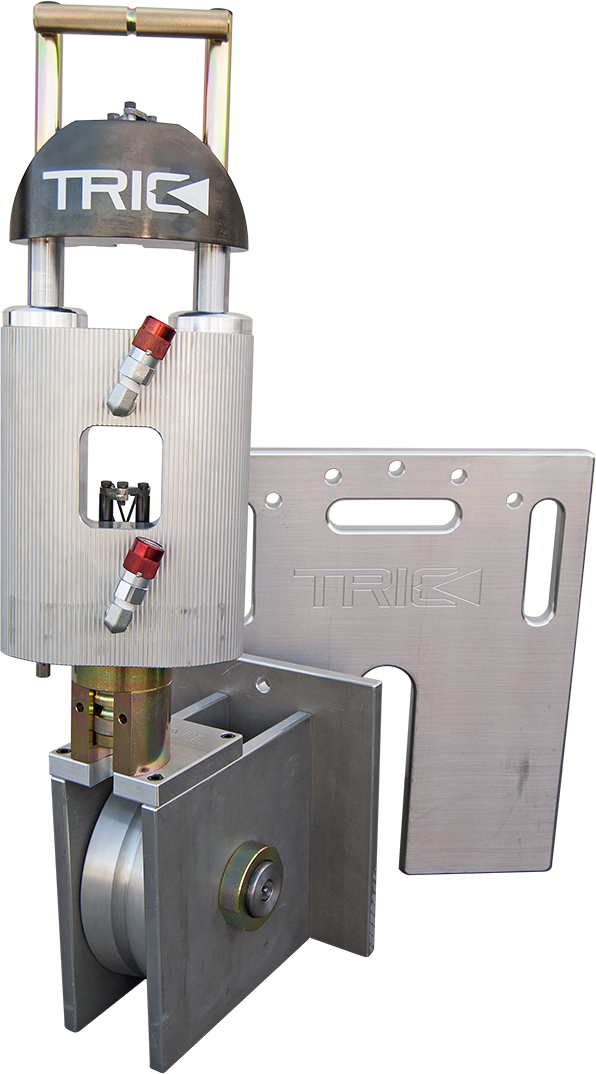

图 4-2 TRIC X30 液压拉管/裂管装置(29.5t 拉力,85lb,支管级)。图源:TRIC Tools 官网[32]

5 顶管家族变种的置换角色JACKING VARIANTS

5.1 微型顶管(微顶):DN200~800 的精导向世界

微型顶管按出土方式分三大工法,均源自德国/日本[33]:

工法原理直径/顶距
地箭式(引导管导向)液压装置将前导管按设计轨迹推进贯通(激光经纬仪导向、可重复旋转消偏),再以前导管为导体置换工具管,端部接扩孔切削头扩孔,随后顶入成品管[34][35]DN300~600,顶距 ≤60m(宜 ≤45m)[33]
螺旋钻机二次工法先导钢管+螺旋刀盘出土顶进,二次顶入钢筋混凝土成品管(1m/节,改进型钢圈接口);出土经螺旋向接收井输出[33][36]D300~600,精度 ±2cm,10~15m/d[33]
泥水平衡微型顶管小型泥水 MTBM,泥浆携渣,可进卵石层DN300~800

标准依据:中国工程建设标准化协会 T/CECS 1113-2022《给水排水工程微型顶管技术规程》将适用管径定为公称直径 200~800mm,管材可用钢筋混凝土管、玻璃钢管等[37]。国产化:微型顶管施工企业(如微顶(上海)排水工程)设备仍以进口为主[38];设备端有扬州广鑫微型顶管机、山东瑞钻 UD-M 等国产机型[38];工法端有南京同力"软硬结合地层微顶管水磨钻+地箭式双向对顶施工工法"等省级工法[38];专利端有春涛国际先导管(CN213393846U,授权有效[39])、中交三航局微型顶管施工工艺(CN113944468B,授权[40])等。

春涛先导管专利附图

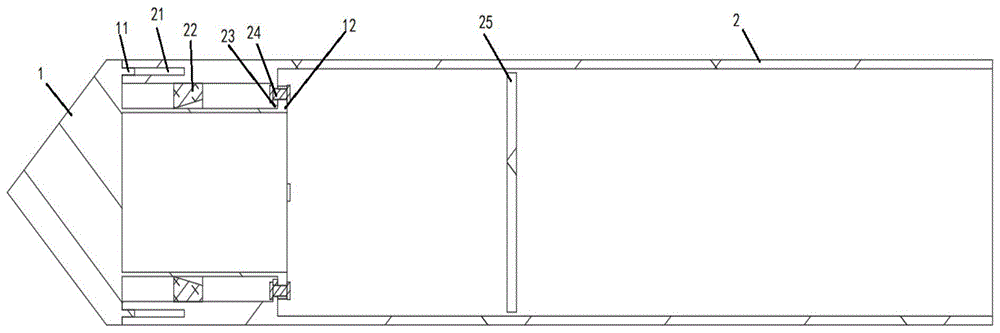

图 5-1 二次顶管用先导管(半剖:管体+锥形管头)。图源:CN213393846U 专利附图[39]
先导管管头结构

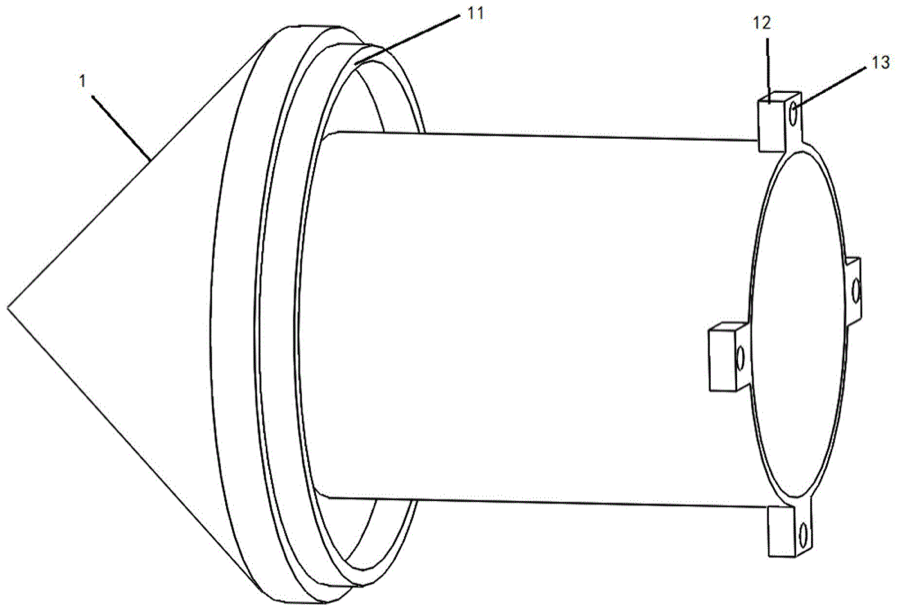

图 5-2 先导管管头结构(锥头、加强环、固定块)。图源:CN213393846U 专利附图[39]
置换角色(回答"微顶算不算原位置换")①纯微顶是 R3:旧管报废,原管位/平行管位新建;用户知识库实战手册即把"微型顶管/短管导向顶进"列为管道塌陷、锈穿时的双井间精准重建手段[42]。②改装后是 R2:如 4.3 节"微顶法原位同径扩径"(破碎钻头+膨胀头)[30]。但 DN1200 超出微顶规程上限(800mm)一倍以上,微顶不在本项目主选之列。

5.2 拉顶管(顶拉法):定向钻导向 + 顶管顶力的杂交工法

拉顶管为解决"纯拉管只能柔性管、纯顶管工作井大"的矛盾而生:在一端工作井内布置水平定向钻机提供回拖拉力,管节自工作井分节下井,井内顶推设备与钻机边顶边拉,把大口径刚性管(含钢筋混凝土管)沿钻机控向的轨迹铺设到位[43][44]。代表性专利 CN111236390A(中建四局安装公司,2020)给出的流程为:管线勘查→开挖工作井与方向井→测量放样→钻机定位与控向测量仪安装→试钻→导向孔钻进与回拖→管材分节下井→拉顶管材铺设→管道贯通;其特点是"以定向钻机作为拉、顶两种动力源,占地小、只借道不扩孔、钻杆穿过管道中心、管节井下安装",并配套自密封承插接口短管(锯齿形七级自密封倒扣环,免热熔焊接)与泥浆置换注浆[43]。该申请虽于 2024 年被驳回,但其同族与后续改进专利已获授权(广东一建 CN111794764B、顶拉钻管 CN111622771B、广州一市政 CN111911712A、广东中都 CN114215111A 等[43]),工艺本身已在国内多个排水管网工程中应用[44][45]。

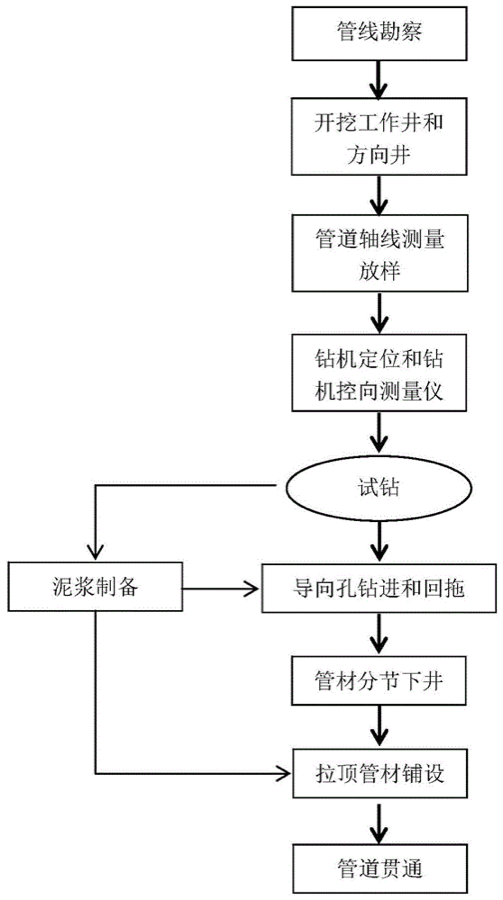

拉顶管施工方法流程图
图 5-3 拉顶管非开挖施工方法流程图。图源:CN111236390A 专利附图[43]

口径适应性:期刊文献指出顶拉管结合了定向钻拉管"导向精准、机动灵活"与顶管法"顶力足、适应刚性管"两大优点,既可曲线顶进又适应大口径刚性管[44];辛本彬(2014,《上海建设科技》)专门讨论了软土中大管径钢筋混凝土排水管的顶拉结合技术——由顶管千斤顶提供管段顶进推动力,克服了"拉管工艺不能拖拉混凝土管段"的先天限制[43]。置换角色 = R3 让位重建:适用于旧管已完全报废(塌陷、无法穿管修复)且需沿原管位重建大口径刚管的场景;它不破碎、不取出旧管。

5.3 套筒式原位更换掘进装置:吃管法的减配进化(2021,中铁装备体系)

主报告 2.6 节已记录中铁装备"中空刀盘整管吃入式"吃管法专利(CN112483104B)。检索其后续引用时发现一件更彻底的简化专利:CN216305926U《一种管道原位更换掘进装置》(实用新型,2021 申请、2022 授权、现行有效)——筒状盾体直接套设在旧管节外部,盾体前端刃口切土掘进,旧管整节吃入盾体内孔后拆除运出,盾体后端顶压面顶进新管节。说明书明确其省去了吃管法专利中的吃管刀盘、主驱动、泥水舱、排浆系统与注浆系统,结构简单、加工制造难度低,且因不大面积切削土层而对地层扰动小[46]。这是"吃管+移管"杂交的第四种国内路线:旧管不破碎、不拔出,而是逐节吃进套筒内运走,天然适配"整体性差但钢筋复杂、不宜胀裂"的钢筋混凝土管。

套筒式原位更换掘进装置盾体结构

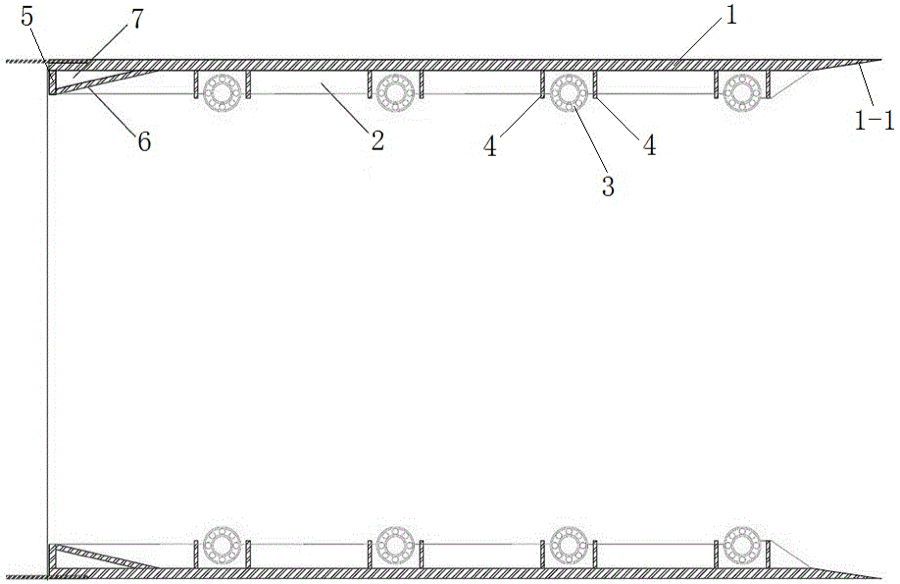

图 5-4 套筒式原位更换掘进装置盾体剖视(1 盾体、2 内孔、4 托辊组、6 刃口段)。图源:CN216305926U 专利附图[46]
套筒式原位更换施工状态

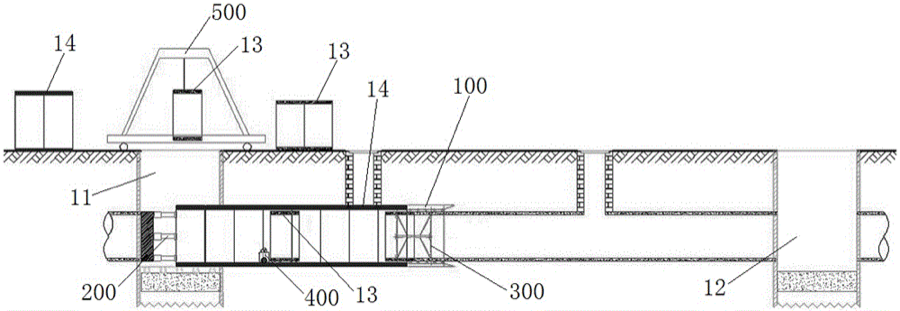

图 5-5 施工状态示意(11 工作井、100 盾体、200 新管节、300 旧管、500 地面吊装)。图源:CN216305926U 专利附图[46]
成熟度提示该装置为实用新型专利,检索范围内未见公开工程实绩报道,现有公开案例的吃管法实施仍是常规刀盘式(主报告第 7 章)。但它提示了一条对 DN1200 混凝土管"最温和"的路线方向,值得在专项论证时与设备厂(中铁装备/唐兴)接洽评估定制可行性。

5.4 顶管家族变种一览:直径与置换角色

变种直径范围置换角色说明
常规顶管DN800~4500(百度百科口径)[47];国内泥水机 Φ450~4000[11]R3 让位重建旧管报废后原管位新建;配吃管刀盘即转 R1(吃管法)
微型顶管DN200~800(T/CECS 1113-2022)[37]R3 / 改装后 R2地箭式 ≤DN600/60m;二次工法 D300~600[33]
拉顶管(顶拉法)适应大口径刚性管(顶管口径+拉管轨迹控制)R3 让位重建定向钻导向+井内顶推,边顶边拉[43][44]
二次顶管(春涛)小口径螺旋二次顶管R3见主报告引述与 CN112267892A[43]
套筒式原位更换适配旧管外径(专利无上限声明)R1 置换专用旧管整节吃入盾体运出,无刀盘版吃管法[46]

6 直径适用范围总表与 DN1200 判定DIAMETER MATRIX

把主报告三法与本延伸报告新增工艺放在同一张直径表上(DN1200 目标行加粗):

工艺类别直径范围(依据)DN1200 混凝土管判定
静压裂管法R1 破碎挤土行标 CJJ/T 210 上限 DN1200[48];国际常规 2~36″、纪录 48″[49][50]边界内但贴上限:需非重筋或已劣化的 RCP,进口设备(主报告 §3)
吃管法(破管顶进)R1 切削排渣300~2000mm,单程 ≤200m[2]完全覆盖,主推(国产装备齐备,主报告 §4)
磨管法(Pipe Reaming)R1 钻磨排渣刀具 220~1829mm[10];实践以中小口径为主,扩径上限≈2 倍[21][22]刀具可行、案例空白:钢筋处理与携渣能力需现场试验
移管法(拔管)R1 整管移出整管拔出依赖旧管整体性不适用(承插短节混凝土管无整体性,主报告 §5)
环切复顶/顶拉旋切R2 旋切置换小口径 DN200~800 级[26][28]不适用(口径不覆盖)
微顶法原位扩径R2 旋切+胀扩DN200~600[30][31]不适用(口径不覆盖)
微型顶管R3 让位重建DN200~800[37]不适用(口径不覆盖)
拉顶管(顶拉法)R3 让位重建大口径刚性管可顶拉[43][44]备选:旧管报废前提下的原管位重建路线
套筒式原位更换R1 吃入运出适配旧管外径(专利级)[46]值得论证的新方向:需设备厂定制,无公开实绩
异位新建(开挖/顶管/定向钻)非原位不限兜底路线(主报告 §5.3、§9)
综合判定DN1200 混凝土管的原位置换,主报告结论(吃管法主推、裂管法条件优选)在补充本延伸报告后依然成立且更稳固——新增的磨管法与套筒式吃管没有推翻排序,而是为"裂管条件不满足(RCP 重筋)、又想避免吃管法大泥水系统"的场景提供了两条论证备选:牙轮磨管(现场试验先行)与套筒吃管(设备定制先行)。

7 混凝土管处理的关键约束CONCRETE-SPECIFIC CONSTRAINTS

7.1 素混凝土 vs 钢筋混凝土:裂管/磨管的分水岭

美国陆军工兵团委托 TTC 编制的《Guidelines for Pipe Bursting》(Simicevic & Sterling, 2001)给出的经典判据:钢筋混凝土管(RCP)可以成功实施裂管置换,前提是"未重度配筋"或"结构已显著劣化"[18]。机理:环向钢筋会在管节胀裂后"展开成笼",相邻管节的钢筋若焊接/绑扎连续,会把碎管串成一个"弹簧筒"随扩孔头前行,撑阻孔壁;纵向配筋越重,该效应越强。因此评估 DN1200 旧管时应首先取证:管节配筋图(GB/T 11836 各规格配筋表)、接头形式(承插 T 型/企口)、钢筋是否贯通接头。若为重筋企口管,裂管风险高,应转向吃管/磨管(刀盘与牙轮可切断钢筋并排渣)或套筒吃管。

7.2 破碎体量与携渣

DN1200 混凝土管每延米混凝土量约 1.1~1.5m³(壁厚 120~150mm 计),质量 2.6~3.8t/m。裂管法将其全部挤入周边土体(挤土半径≈管外径的 0.5~1 倍增量空间);磨管法/吃管法则须将其全部排出地面——磨管法靠泥浆携渣(每延米约 3~4t 渣量,对泥浆泵量与渣浆外运是硬约束),吃管法靠泥水舱排渣(系统更完备)。这让"碎渣去向"成为 DN1200 级工艺比选的第三维度,与主报告第 8 章的力学校核并列。

7.3 新管选择

置换新管的三种主流口径(与主报告 §6.7 一致,此处补充延伸结论):①PE 实壁管——磨管法唯一可行新管(需柔性回拖),DN1200 对应 SDR21/17 大壁厚,热熔对接工作量集中;②玻璃钢夹砂管(RPM)——顶拉管/微顶路线常用,重量仅为同径混凝土管的 1/6~1/9,利于顶拉[51];③顶管专用钢筋混凝土管(F 型钢承口)——让位重建路线的标准选择,抗顶力强、接口密封可靠。

8 对主报告的修正建议(合并时执行)MERGE PLAN

以下修订建议在用户确认本延伸报告后执行;未确认前主报告保持不动。

序号位置修订内容
1§6.5 国产顶管机设备章开头增加定位声明:"顶管机为新建敷设装备,非原位置换专用设备;其参与置换的三种角色(R1 破管顶进/R2 加装破碎附件/R3 让位重建)详见延伸报告 §1.2"。避免读者把唐兴/徐工设备表误读为"置换设备清单"。
2§2 理论章2.8(新增):磨管法理论——定义、工艺流程、与裂管/吃管的碎渣去向对比、直径与扩径上限。
3§3 裂管法章3.x(新增小节):钢筋混凝土管裂管的配筋判据(Simicevic 判据)与"非重筋/已劣化"评估清单,把"混凝土管大概率场景"落进裂管章。
4§7 案例章7.6(新增):磨管法国际案例(InneReam 双倍扩径、GM/波特兰)与国内燃气穿管置换案例;明示国内排水 DN1200 空白。
5§8 三法比选章比选表增加"磨管法"与"套筒式原位更换"两行;决策树增加"RCP 重筋 → 跳过裂管"分叉。
6§9 实施方案章双主线(A 裂管/B 吃管)之外增加"论证备选 C:牙轮磨管(需现场试验)/D:套筒式吃管(需设备定制)"的触发条件。
7参考文献并入本报告 [14][16][21][26][37][43][46][51] 等新来源。

9 诚实空白声明KNOWN GAPS

  • 国内 DN1200 级混凝土排水管的磨管法公开案例:未检索到。国内成熟实践集中在燃气/供水行业中小口径穿管置换与排水行业裂管置换;DN1200 磨管的钢筋切断可靠性、泥浆携渣组织、回拖力实测均缺公开数据,只能以"刀具能力充分 + 现场试验先行"作工程论证。
  • 套筒式原位更换掘进装置(CN216305926U)无公开工程实绩,仅专利文献支撑;其"旧管节吃入盾体后拆除运出"的作业效率与运出组织(工作井提升能力)未经验证。
  • 拉顶管口径上限缺权威数字:现有文献定性"适应大口径刚性管"[44]并有软土钢筋混凝土管顶拉结合技术报道[43],但未检索到 DN1200 级顶拉管公开案例;CN111236390A 本体申请被驳回(RJ01),工法合法性依赖同族授权专利与工程实践。
  • "牙轮一体扩孔器"一词为市场称呼,不同厂商指代"扶切一体式""组合式""整体式"等不同结构;本报告按最常见理解(扶切一体式/整体式牙轮扩孔器)展开,采购时应以厂商样本为准。
  • 部分厂商工艺页(江苏海之威、安徽顺通等)为行业自述(★ 级),无第三方工程验证;本报告仅采信其工艺概念,不采信其效率与成本数据。

参考资料REFERENCES

检索与核验时间:2026 年 9 月 5–6 日。带 ★ 者为用户 Obsidian 知识库资料(行业媒体级可信度)。

  1. GB/T 11836《混凝土和钢筋混凝土排水管》(适用范围 DN200~3000);见:破损污水管网修复工程施工图设计-设计说明(所引设计依据清单)★
  2. 知乎专栏《不开挖地面也能更换老旧管道?"爆管法"和"吃管法"详解》,zhuanlan.zhihu.com/p/447449480(吃管法 300~2000mm 等参数,主报告同源)
  3. 马保松等《非开挖管道修复更新技术(第 2 版)》(2024):管道更换三分类(碎裂管/吃管/拔管)——主报告理论基准
  4. 廊坊钻王科技官网:扶切一体式牙轮扩孔器(24~72″,纯滚动低扭矩),king-drilling.com/Products_details/245.html
  5. 专利 CN201802313U《组合式岩石扩孔器》(组合结构、可拆换牙轮组),patents.google.com/patent/CN201802313U
  6. 专利 CN201318126Y《牙轮扩孔器》;CN207160982U《一种牙轮流道式扩孔器》;CN204357353U《一种扩孔钻头》,patents.google.com
  7. 知乎专栏《定向穿越「扩孔器」种类及地质适用性》(扩孔尺寸 220~1600mm,地层选型),zhuanlan.zhihu.com/p/460166538
  8. 天津立林机械集团官网:扩孔器产品页(牙轮单元可替换),lilingroup.com/china/product-Opener.asp(产品图 2-1、2-2 来源)
  9. 沧州格锐特钻头官网:PDC 钻头/牙轮钻头/非开挖牙轮扩孔器,pdc-bit.com(产品图 2-3 来源)
  10. 美锜国际(MAGITECH)官网:牙轮式岩石扩孔器 254~1828mm、IADC114-637、金属/橡胶密封,magitech.com.tw/cn/product
  11. 主报告 §6.5:徐工 XZ 系列水平定向钻谱系(XZ120E~XZ11600/XZE16000),徐工集团官网与 Machmall 平台
  12. 中石化四机厂(石化机械):牙轮岩石扩孔器(非开挖单片),sofe.sinopec.com
  13. idrillio:TCI 可换式开孔器定制,idrillio.com/zh-CN/hole-opener
  14. Plastic Pipe Institute(PPI):Pipe Reaming(HDD 改装、钻穿旧管、碾磨排渣、同步回拖、适用非金属管),plasticpipe.org Drainage/MAB/Tools-Systems
  15. PE100+ Association:Pipe Reaming(钻杆柱穿入旧管、碎屑随泥浆排出),pe100plus.com Technical Guidance
  16. UKSTT:Pipe Eating and Reaming(磨管法基本完全移除旧管、无残留碎渣),ukstt.org.uk/pf/pipe-eating-and-reaming
  17. NASTT Knowledge Hub:Pipe Reaming Risks and Rewards(HDD 设备移除含混凝土旧管),knowledgehub.nastt.org/21etal5/2
  18. Simicevic J. & Sterling R.Guidelines for Pipe Bursting,TTC Technical Report #2001-02(US Army Corps of Engineers 委托,2001)
  19. 中国管道商务网:《污水管道水平定向钻施工技术》(预扩孔、桶式扩孔器、定向钻机现场图),zkpipe.com/newsinfo.asp?thex=932(图 3-2 来源)
  20. GM Contracting:Pipe Reaming(持证 InneReam 承包商,更换黏土/PVC/混凝土管),gmcontractinginc.com/pipe-reaming
  21. Underground Infrastructure Magazine(2010-06):Double-Diameter Upsizing With Pipe Reaming(双倍扩径、400% 过流提升),undergroundinfrastructure.com
  22. The Free Library:Nowak Pipe Reaming(可移除 VCP/PVC/AC/钢筋混凝土管;双倍扩径为实用上限),thefreelibrary.com
  23. City of Portland Bureau of Environmental Services:Pipe Reaming(市政标准工法),portland.gov/bes
  24. 百度百科词条《非开挖燃气旧管道改造—PE管内插法施工》(Vermeer D33×44 钻机 PE 管拖入旧铸铁管案例)
  25. 山东大学基建部:《非开挖施工技术简介》(原位换管法:扩管头胀碎旧管+PE 管拖入原管位),jj.sdu.edu.cn/info/1007/1928.htm
  26. 《小口径塑料排水管道环切复顶置换修复工艺研究与应用》,《水利水电快报》2023 年第 7 期,slsdkb.xml-journal.net(DOI:10.15974/j.cnki.slsdkb.2023.07.011)
  27. 北京飞凯利管道技术:环切钻头组件与顶进装置(井内操作更换 PE 新管),bjfklgd.com
  28. 江苏海之威环境科技:《顶拉旋切碎管法》(旋转切削机头+顶拉置换同步),hwenv.com/?lm1/69.html;《自锁式液压胀碎法(爆管法)》
  29. 专利 CN116220173A《一种排水管道非开挖短管置换施工工艺》(挤压破碎原管+回拖新管),patents.google.com
  30. 中华网转载(2025-10-31):《安徽顺通-市政管道非开挖微顶管修复实现技术性突破》——微顶法原位同径/扩径技术(图 4-1 来源),mtz.china.com/touzi/2025/1031/200240.html
  31. 知识库《四级破裂、变形无损修复短管置换碎裂管法》★:微顶短管置换(碎裂管法)适用 DN200~D600
  32. TRIC Tools 官网:X30 系统(29.5t、2″~14″ 谱系)与《How to Choose the Right Pipe Bursting Head》(标准头适用陶土/铸铁/球墨/石棉水泥),trictools.com(图 4-2 来源)
  33. 唐兴科技:《微型顶管(二次工法)在污水管线施工中的应用》(泥水平衡/螺旋钻机/地箭式三工法、D300~600、≤60m、±2cm、10~15m/d、石景山丰台 2.5km 案例),tangxing.cn/jjtx
  34. 上海微顶(顶管非开挖网转载):《我们只做微型顶管》——地箭式工法原理(先导管贯通→工具管置换→扩孔切削头),dxguanxian.org
  35. 知乎专栏《上海微型顶管技术在实际工程中的应用》(标准地箭/改良地箭分类),zhuanlan.zhihu.com/p/414932884
  36. 期刊网《微型顶管(二次工法)施工技术和应用分析》(D400~500、顶距 72m 案例、玻璃钢夹砂管),chinaqking.com/yc/2020/2550050.html;星源中机:二次工法 DN400~600,xingyuanzhongji.com
  37. T/CECS 1113-2022《给水排水工程微型顶管技术规程》(公称直径 200~800mm;引导管导向顶进;地箭式顶管机液压驱动),中国工程建设标准化协会
  38. 微顶(上海)排水工程有限公司(设备进口为主)、扬州广鑫重型设备(微型顶管机)、山东瑞钻(UD-M 微型顶管机)、南京同力建设(省级微顶工法)——综合自企业公开资料
  39. 专利 CN213393846U《一种用于二次顶管施工的先导管》(春涛国际,授权有效;图 5-1、5-2 来源),patents.google.com
  40. 专利 CN113944468B《一种微型顶管施工工艺》(中交三航局,授权),patents.google.com
  41. 专利 CN107131356A《一种微创小口径顶管工程施工方法》(工作井内定向钻钻进+顶管组合),patents.google.com
  42. 知识库《非开挖裂管置换技术实战手册》★:微型顶管/短管导向顶进用于塌陷、锈穿管道的双井精准重建
  43. 专利 CN111236390A《一种拉顶管非开挖施工方法》(中建四局安装,2020;含流程图图 5-3 与辛本彬 2014、龙秋亮 2018 等背景引文;2024-05-31 RJ01 驳回,同族 CN111794764B/CN111622771B/CN111911712A/CN114215111A 与春涛二次顶管 CN112267892A 等授权),patents.google.com
  44. 唐兴科技工程案例:《拉顶管施工技术在排水管网工程中的应用》(拉顶结合:导向精准+顶力足、适应刚性管、曲线顶进),tangxing.cn/gcal;维普期刊《拉顶管施工技术在排水管网工程中的应用》,dianda.cqvip.com
  45. 辛本彬:《软土中大管径钢筋混凝土排水管顶拉结合技术》,《上海建设科技》2014(经 CN111236390A 背景技术引述)
  46. 专利 CN216305926U《一种管道原位更换掘进装置》(盾体套旧管外、刃口掘进、旧管节吃入内孔拆除运出、省去吃管刀盘/主驱动/泥水舱/排浆/注浆;图 5-4、5-5 来源),patents.google.com;相关:CN216715394U《旧管节分离装置》
  47. 百度百科词条《顶管施工》(顶管直径范围 DN800~4500 口径)
  48. CJJ/T 210-2014《城镇排水管道非开挖修复更新工程技术规程》(裂管法适用管径 200~1200mm)——主报告 §2.1 同源
  49. NYSDOT《Design Guidance for Pipe Bursting》(常规 2~36″、48″ 已有实施纪录),dot.ny.gov
  50. TT Technologies:Grundoburst 静压裂管系统(4″~48″+,QuickLock 拉杆;世界最大静压裂管机 625,000 lb);Roper Brothers 案例(Myrtle Beach 高尔夫球场 1700ft DN600 RCP 重力污水管 2500G 置换),tttechnologies.com;Spiniello 公司(6″~48″ 裂管置换业绩),spiniello.com
  51. 杭州鼎新建科:《玻璃钢夹砂顶管》(RPM 管重为同径混凝土管 1/6.6~1/9.1)及期刊网玻璃钢夹砂顶管资料[36]

延伸报告 · 混凝土管原位置换工艺 —— 本报告为《DN1200 污水管原位置换工程·裂管法/吃管法/移管法三法技术研究报告》之独立延伸篇,共 12 幅图(5 幅实拍、6 幅专利附图、1 幅官方图)、40 余条参考资料。未经用户确认不并入主报告。

编制:管网修复专项研究 · 2026-09-06 · 所有外部结论均带编号出处,知识库资料标注 ★ 可信度
